Ski VM Monument
I faget prototyping ved NTNU har vi laget en nedskallert versjon av et monument som skulle angi tiden til starten på Ski VM 2025.
arrow_downward
task
Oppgaven
I prototyping-faget ved NTNU fikk vi en spennende oppgave: å designe et monument som skulle markere starten på Ski-VM. Plassert ved Granåsen Skisenter, skulle dette monumentet ikke bare signalisere starten på arrangementet, men også bidra til å øke engasjementet rundt det.
lightbulb
Insperasjon
Vår inspirasjon ble hentet direkte fra den norske naturen. Nordlyset, solnedgangene og fjellene skulle symbolisere noe som forener oss under Ski-VM. Å skape assosiasjoner med disse naturlige elementene var grunnlaget for formen vi til slutt landet på.
toggle_on
Feature
Som kjernen i vårt konsept hadde vi ideen om at man kunne danse foran monumentet for å utløse en respons i form av et lekent spill av lys. Jo mer intensivt og engasjert man danset, desto større og mer imponerende ville reaksjonen fra monumentet være.
visibility
Vår visjon
Vi ønsket at monumentet vårt skulle være morsomt og interaktivt, så vi installerte en "stemningsmåler". Bevegelsessensorer aktiverer en LED-skjerm som viser nordlyset. Jo mer bevegelse, jo større lysdisplay. Dette skapte en stemningsfull atmosfære under konkurransen og etterpå. Når ikke i bruk, fungerte den som en del av omgivelsene.
Se video
Mer fra prosjektet

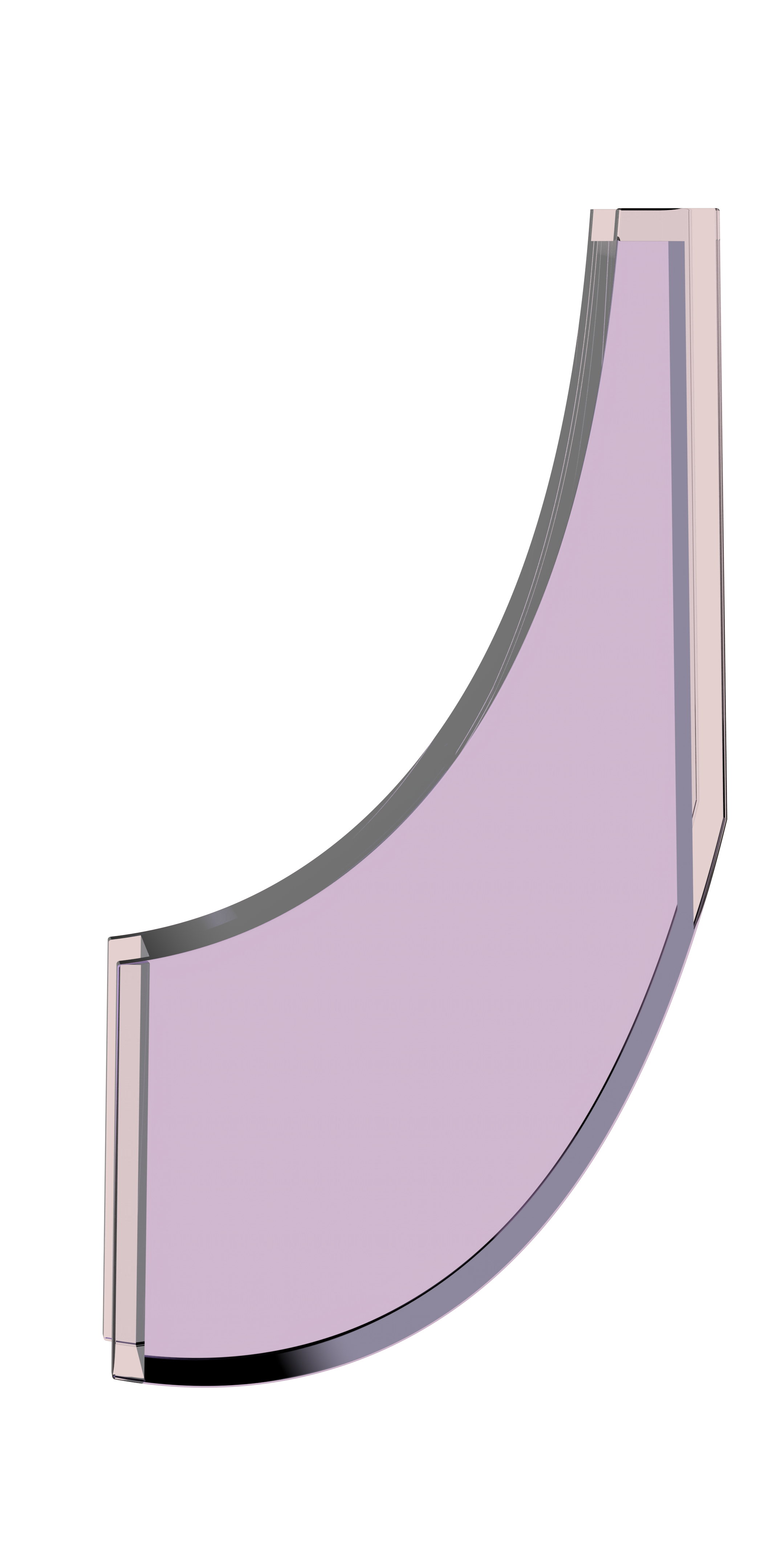

Glasset
Interaksjonsdelen ville foregå gjennom et glasspanel som ville reflektere stemningsnivået utenfor.

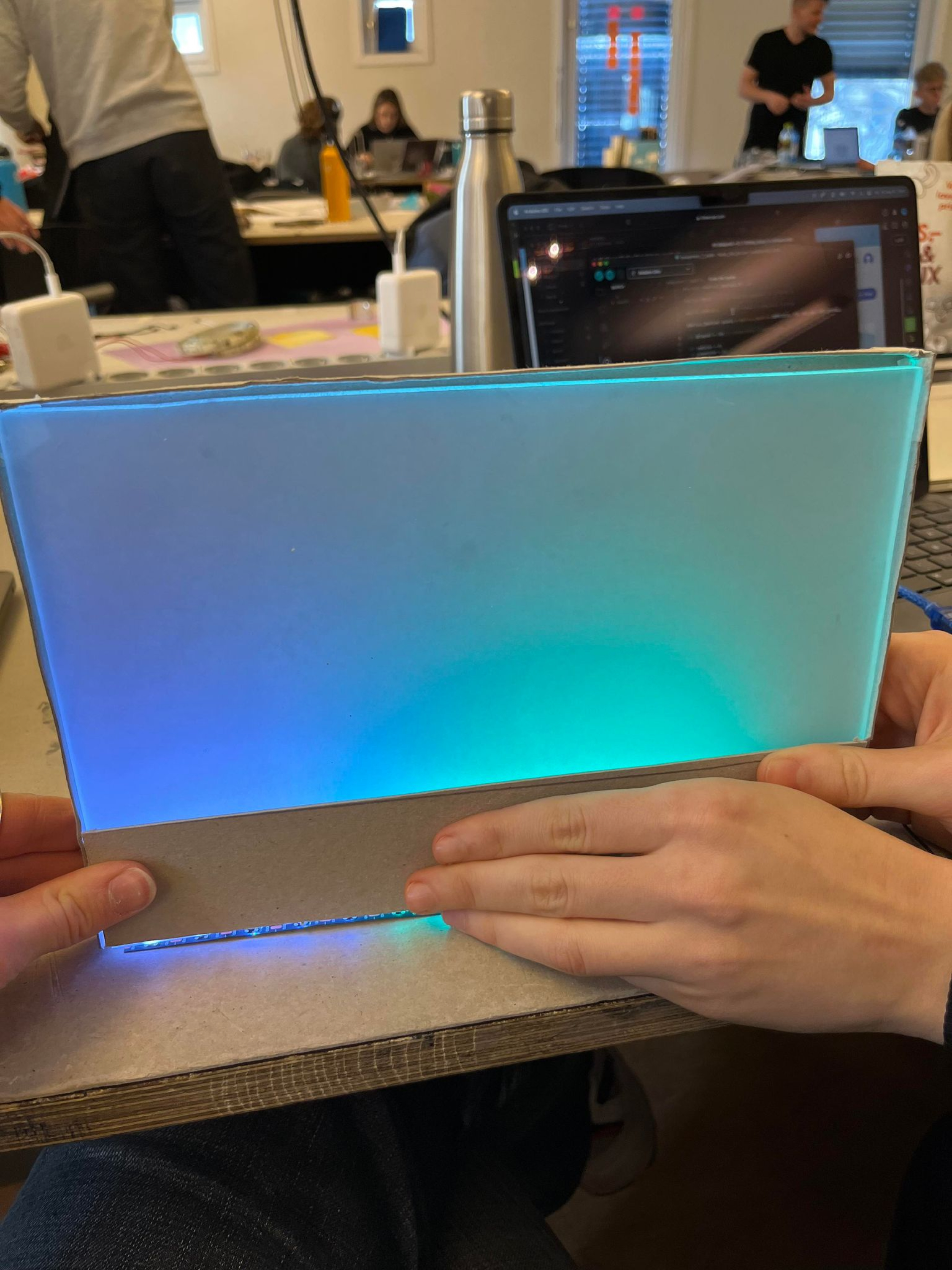

Gjennomgående farge i glass
For å oppnå en jevn og fyllende farge over hele plexiglasset, brukte vi sandpapir med en kornstørrelse på 240.

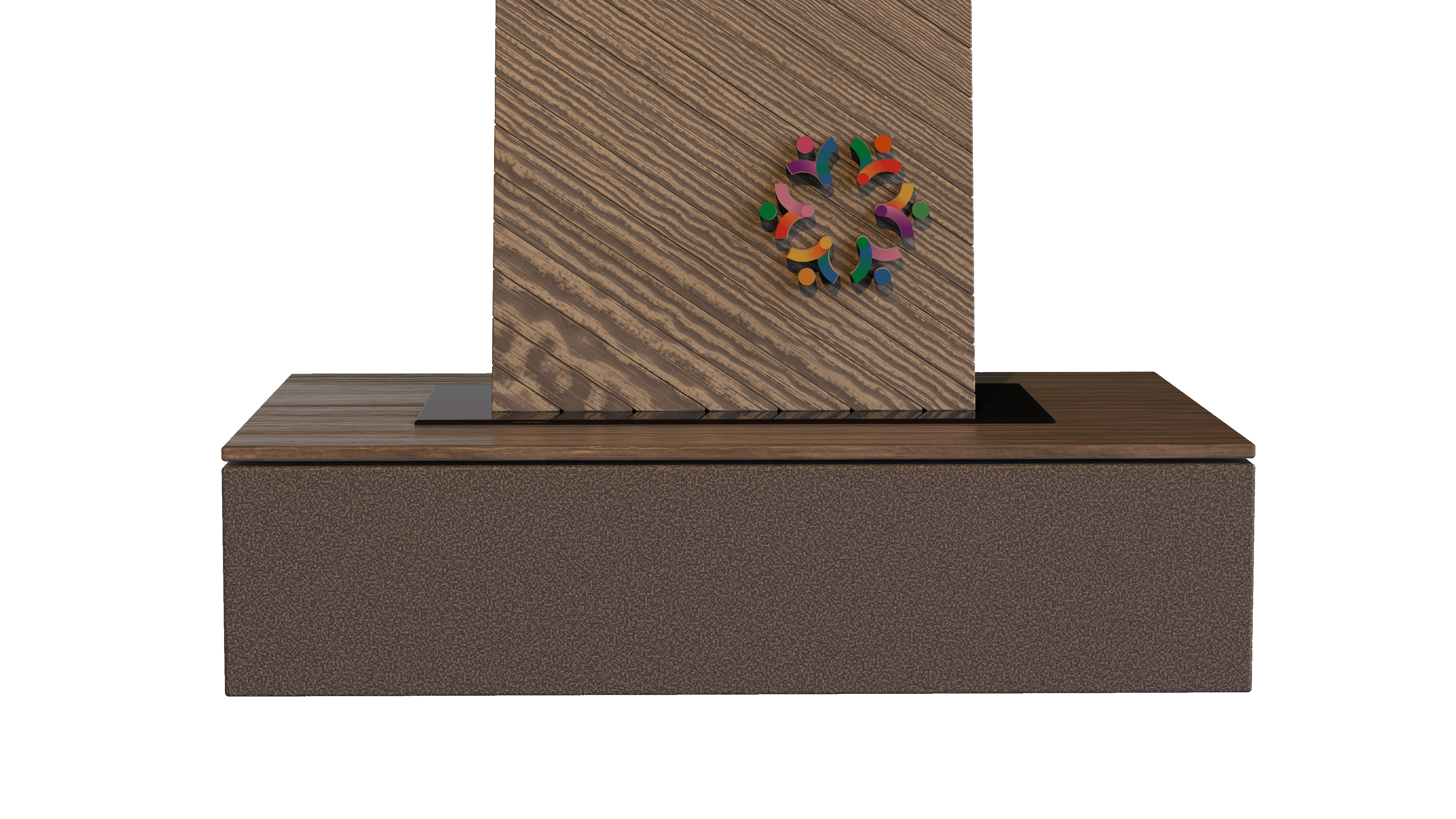

Fundamentet
Gjennom benken som legger seg rund monumentet lagde vi en plass for forbigående.

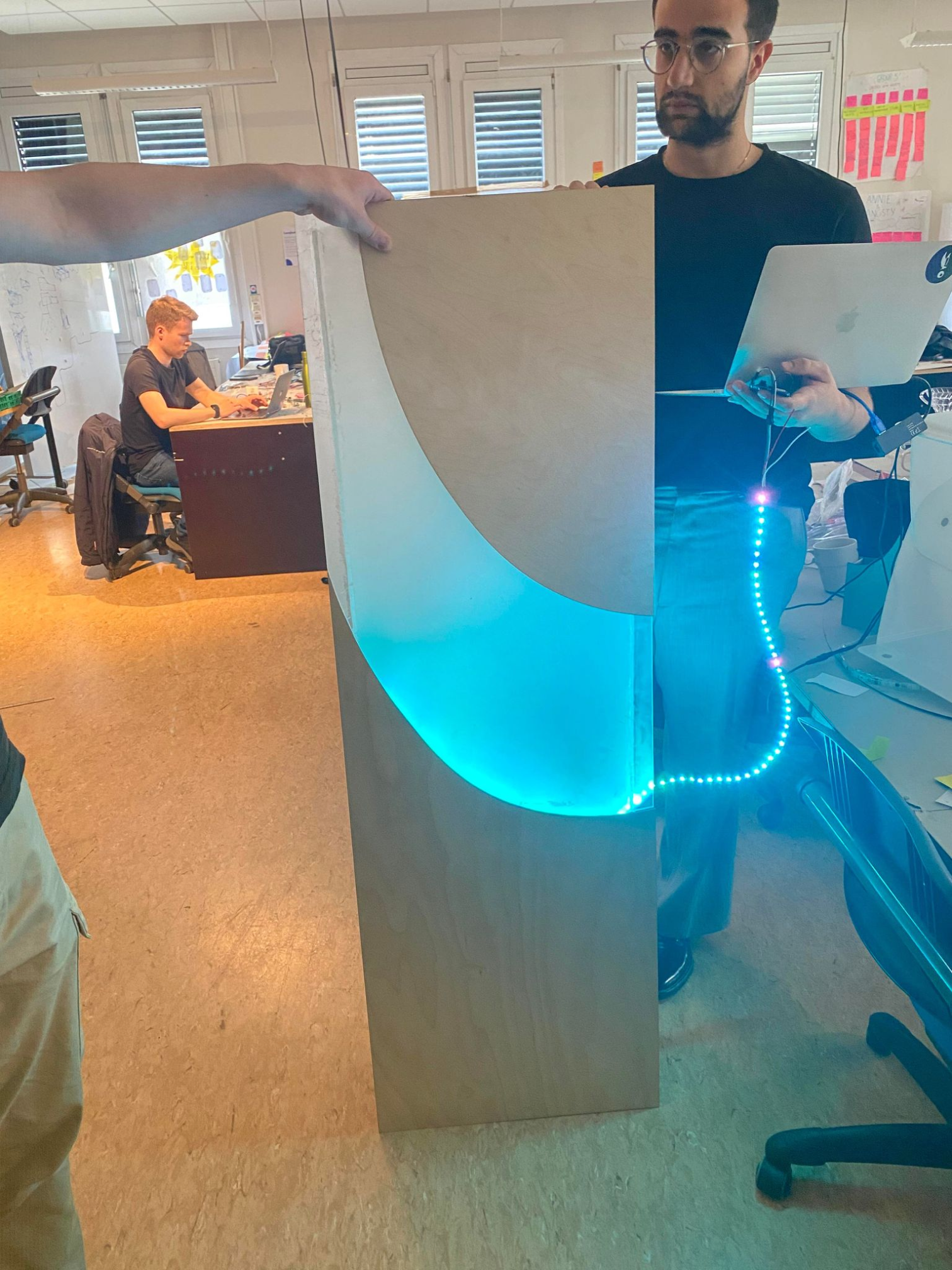

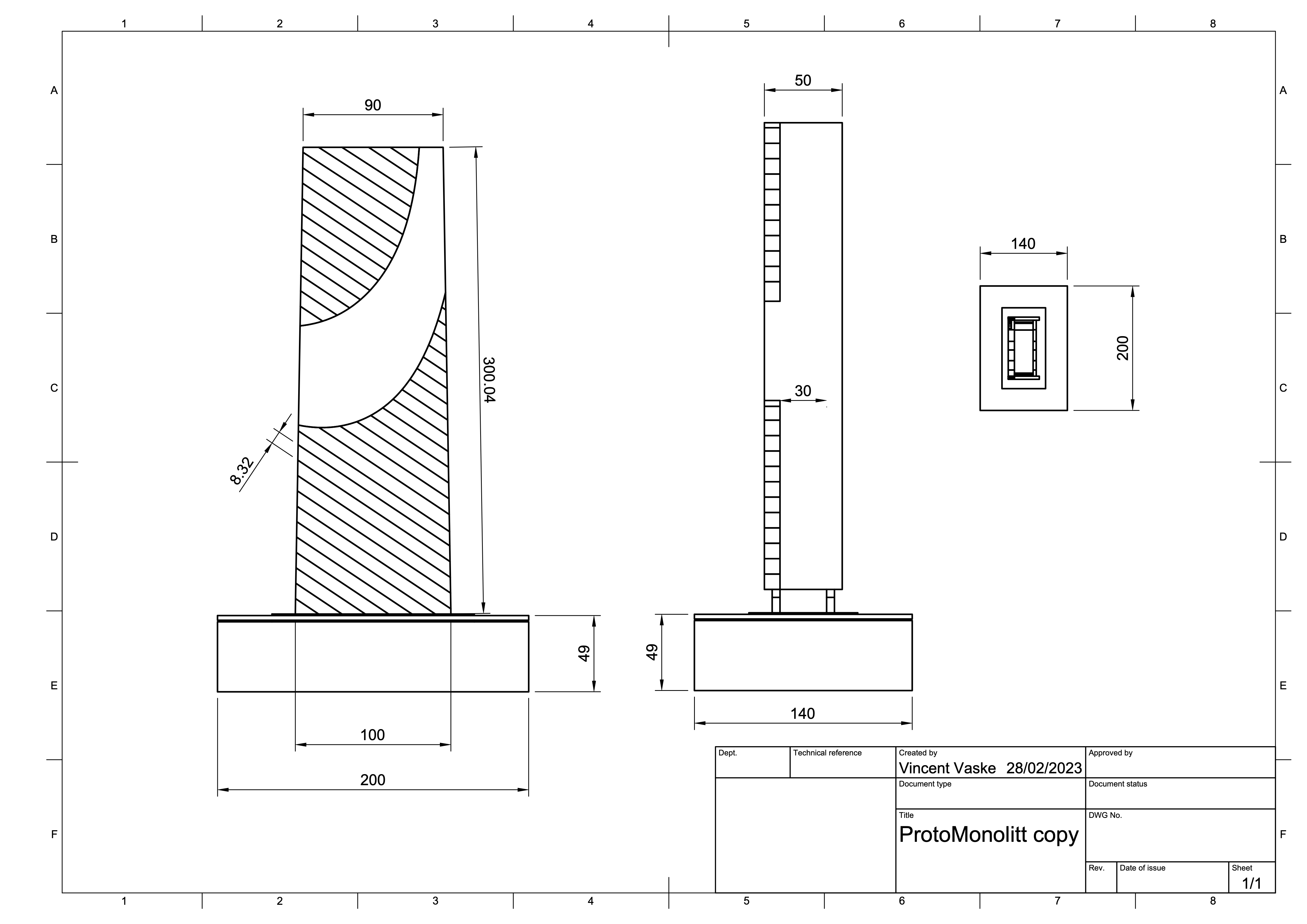

Modulær oppbyggning
For å sikre enkel sammensetning og muliggjøre senere iterasjoner av ulike deler, bestemte vi oss for å implementere et delvis modulært system i konstruksjonen. Den nederste tredjedelen holdt plexikonstruksjonen på plass i midten, mens den øverste tredjedelen ble lagt helt øverst. Alt passet sømløst sammen, noe som gjorde det svært enkelt å demontere for å løse eventuelle problemer som måtte oppstå i fremtiden.
En blanding av C++ og python
Vi oppdelte det tekniske ansvaret mellom en Raspberry Pi og en Arduino. Raspberry Pi (Pyhton) ble brukt til å analysere en videofeed fra et lite kamera for å oppdage bevegelse, mens Arduinoen (C++) håndterte lysstyringen. Dette inkluderte både selve lysshowet og den digitale klokken som viste når Ski-VM skulle starte.
c++
void FillLEDsFromPaletteColors(uint8_t colorIndex) {
uint8_t brightness = 255;
 for (int i = 0; i < NUM_LEDS; i++) {
   leds[i] = ColorFromPalette(previousPalette, colorIndex, brightness, currentBlending);    if (i <= index) {      leds[i] = ColorFromPalette(currentPalette, colorIndex, brightness, currentBlending);    }    colorIndex += 4;  }
